產品說明

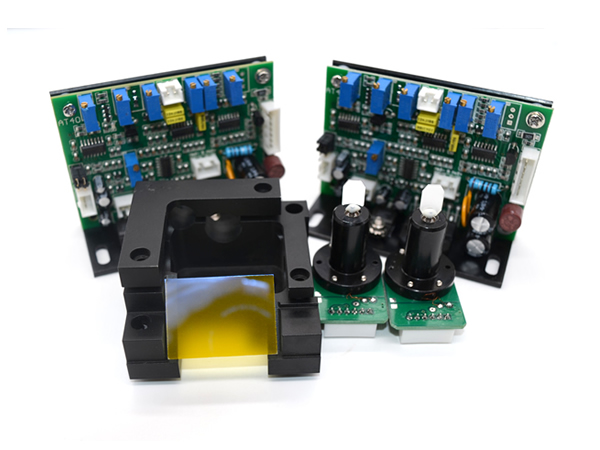

AT- - 3D P1是我司專業針對405nm激光3D打印研發生產的一款掃描振鏡。該系統由掃描驅動
部分和掃描電機部分組成。
該系統電路簡潔高效，成熟穩定，器件布局結構清晰，美觀大方，走線合理嚴謹。電機
由精密設備加工和使用復雜的工藝制造而成，安全性高，持續上百小時工作穩定無偏差。
伺服驅動板參數
? 電源電壓： ±24V
? 模擬信號輸入阻抗： 200K±1%Ω （差分輸入）、100K±1%Ω （單端輸入）
? 位置輸出阻抗： 1K±1%Ω
? 位置輸入比例系數： 0.5 V/°
? 模擬位置輸入范圍: ±10 V，±5V（可選）
? 位置補償范圍: ±2V
? 位置輸出比例系數: 0.5 V/°
? 偏差輸出比例系數: 0.5 V/°
? 工作溫度： 0~50℃
? 尺寸：84mm×61mm×37mm
電機參數
? 小角度步進響應時間： 0.15ms
? 線性度： 99.0%
? 比例漂移：40PPM/℃
? 零點漂移： 10μ Rad
? 重復精度： 8μ Rad
? 平均載流： 1.5A
? 峰值電流： 4A
? 最大線圈溫度： 120℃
? 線圈到定子殼熱阻： 8℃/W
? 線圈電阻： 5.3Ω ±10%
? 線圈電感： 200uH±10%
? 轉子慣量： 0.028 gm*cm2, ±10%
? 扭矩： 2.8 x 104 dyne-cm/amp, ±10%
? 最大掃描角度（機械角）： ±30°光學角 (出廠設定 ±20°)
? 鏡片尺寸： 7mm*12mm*0.85mm
? 鏡片反射率： >98% @45°入射@405nm

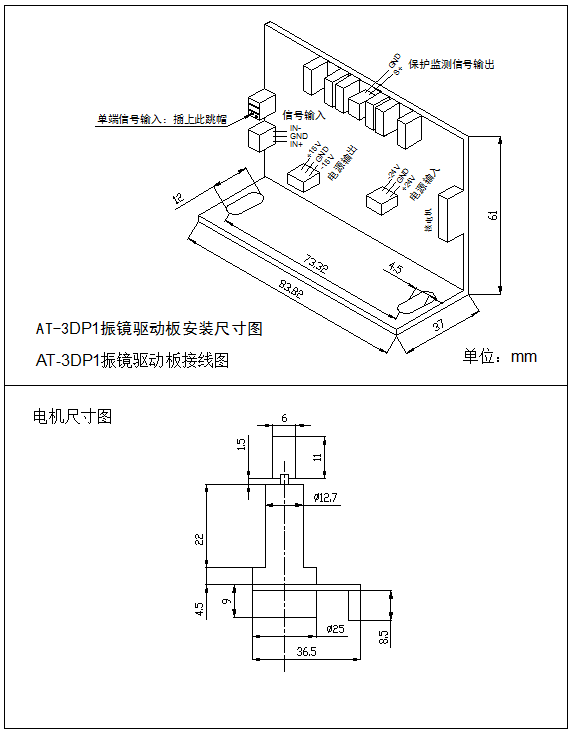

接線 安裝尺寸 圖 ：
注意事項 ：
1 、拆包檢查。按照外包裝紙箱上的標簽所示的產品名稱、型號規格及配件的類型與數量，
逐一核對，有無缺漏錯。檢查有無由于運輸產生的損壞痕跡，尤其是鏡片有無松動，破損痕
跡。
2 、工作前必須把驅動板和電機座固定在大面積的金屬板上，同時要注意保持良好的空氣對
流，以便散熱。
3 、出廠時該掃描系統都配有各種連接線，用戶如果使用其它線自行連接，請注意參考驅動
板接線圖。電機序號與掃描板序號必須一致，X、Y驅動板和電機分別對應，否則會產生圖案
不對稱情況，如圓變橢圓。
4 、掃描板出廠時已經調校好，除 IS 電位器外，用戶不得調校其它電位器，否則可能會損壞
振鏡。根據使用要求 ，圖案大小可以用電位器 IS 調節，反向旋轉將增大圖案，但不能無限制
的調大，否則可能會損壞振鏡。且要兩塊驅動板同時調節對稱，否則打出的圖案變形，如圓
變橢圓。
5 、 請勿帶電插拔各種連接線 ，否則損壞振鏡。
6 、注意保護鏡片。鏡片為易碎品，在安裝過程中注意不要碰撞鏡片，不能有任何物質接觸
鏡片的反射面，否則弄臟鏡片或刮花鏡片，影響鏡片的反射率，甚至燒掉鏡片。激光調光時，
注意激光束不要打到鏡片膠水處，由于膠水吸熱，容易造成鏡片燒斷。當鏡片臟了，可用醫
用棉沾丙酮輕擦。
7 、當開機出現異響或其它不正常現象，請即刻關機，排除故障再開機，以免損壞振鏡。
