產品說明

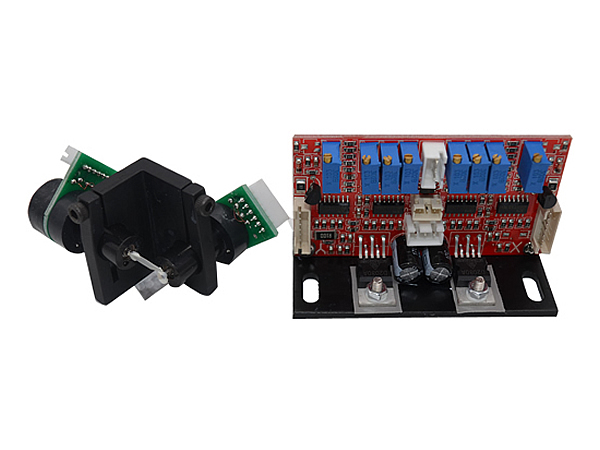

20K速率AT20L-L掃描振鏡系統由掃描驅動部分和掃描電機部分組成。
該系統電路簡潔高效，成熟穩定，器件布局結構清晰，美觀大方，走線合理
嚴謹。電機采用全新的6xxx系鋁合金由數控加工中心制造而成，具有優良的耐蝕性和散熱能力，持續工作上
百小時不發燙，尺寸精度高、外觀精美。
技術參數:
? 電源電壓：+15V/1.0A，-15V/0.5A（可選±12V）
? 模擬信號輸入阻抗： 100K±1%Ω（單端輸入）
? 模擬位置輸入范圍: ±10 V
? 工作溫度： 0～50℃
? 掃描角度：出廠設定±20°（可選±30°）
? 掃描速度：>15Kpps(30k ILDA標準測試圖)
? 鏡片尺寸：7mm*11mm*0.6mm
? 鏡片反射率： >99% @45°入射（覆蓋波長：380nm-680nm）
? 驅動板尺寸：74mm×45mm×27mm

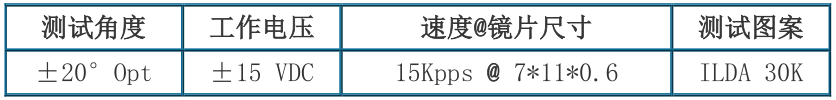

測試方法：
測試圖： ILDA/ / 30K （圓內切小方框） 測試角度：± 20°
掃描速度：

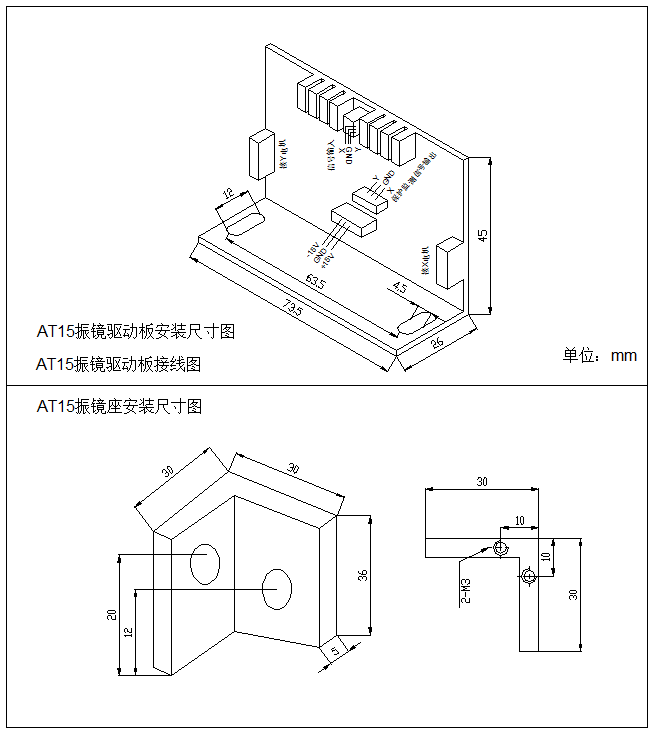

接線 安裝尺寸圖：
注意事項 ：
1 、拆包檢查。按照外包裝紙箱上的標簽所示的產品名稱、型號規格及配件的類型
與數量，逐一核對，有無缺漏錯。檢查有無由于運輸產生的損壞痕跡，尤其是鏡
片有無松動，破損痕跡。
2 、工作前必須把驅動板和電機座固定在大面積的金屬板上，同時要注意保持良好
的空氣對流，以便散熱。
3 、出廠時該掃描系統都配有各種連接線，用戶如果使用其它線自行連接，請注意
參考驅動板接線圖。電機序號與掃描板序號必須一致，X、Y驅動板和電機分別對
應，否則會產生圖案不對稱情況，如圓變橢圓。
4 、掃描板出廠時已經調校好，除 IS 電位器外，用戶不得調校其它電位器，否則可
能會損壞振鏡。根據使用要求 ，圖案大小可以用電位器 IS 調節，反向旋轉將增大
圖案，但不能無限制的調大，否則可能會損壞振鏡。且要X板與Y板同時調節對稱，
否則打出的圖案變形，如圓變橢圓。
5 、 請勿帶電插拔各種連接線 ，否則損壞振鏡。
6 、注意保護鏡片。鏡片為易碎品，在安裝過程中注意不要碰撞鏡片，不能有任何
物質接觸鏡片的反射面，否則弄臟鏡片或刮花鏡片，影響鏡片的反射率，甚至燒
掉鏡片。激光調光時，注意激光束不要打到鏡片膠水處，由于膠水吸熱，容易造
成鏡片燒斷。當鏡片臟了，可用醫用棉沾丙酮輕擦。
7 、當開機出現異響或其它不正?，F(xiàn)象，請即刻關機，排除故障再開機，以免損壞
振鏡。
