產品說明 ：

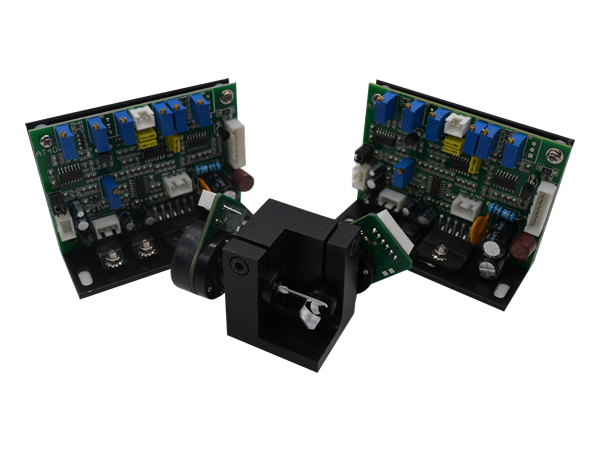

AT50掃描振鏡系統由掃描驅動部分和掃描電機部分組成。能掃描80°角度。
該系統電路簡潔高效，成熟穩定，器件布局結構清晰，美觀大方，走線合理嚴謹，增加
功耗保護線路，保證振鏡的安全工作。電機采用最高性能材料，由精密設備加工，使用復雜
的工藝制造而成。
技術參數:
? 電源電壓： ±24V/1A
? 模擬信號輸入阻抗： 200K±1%Ω （差分輸入）
? 模擬位置輸入范圍: ±5 V,±10 V，（可選）
? 工作溫度： 0～50℃
? 掃描角度：±40°

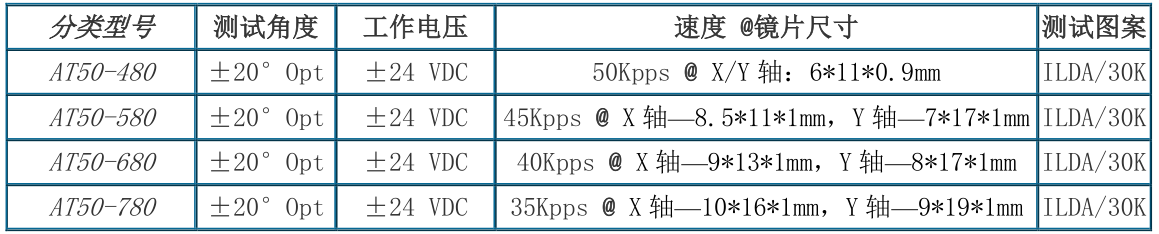

? 掃描速度：45Kpps(30k ILDA標準測試圖)
? 鏡片尺寸： AT50- - 580 ：X X 軸— 8.5* 11 *1mm ，Y Y 軸— 7*17* *1 1 mm ；
AT50- - 680 ：X X 軸— 9*13*1mm ，Y Y 軸— 8*17* *1 1 mm ；
AT50- - 780 ：X X 軸— 10*16 6 *1mm ，Y Y 軸— 9* 19* *1 1 mm 。
? 鏡片反射率： >99% @45°入射（覆蓋波長：400nm-700nm）
? 驅動板尺寸：84mm×61mm×37mm
測試方法：

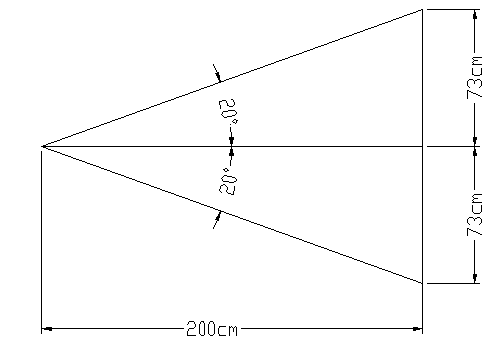

測試圖： ILDA/ / 30K （圓內切小方框） 測試角度：± 20°
掃描速度:

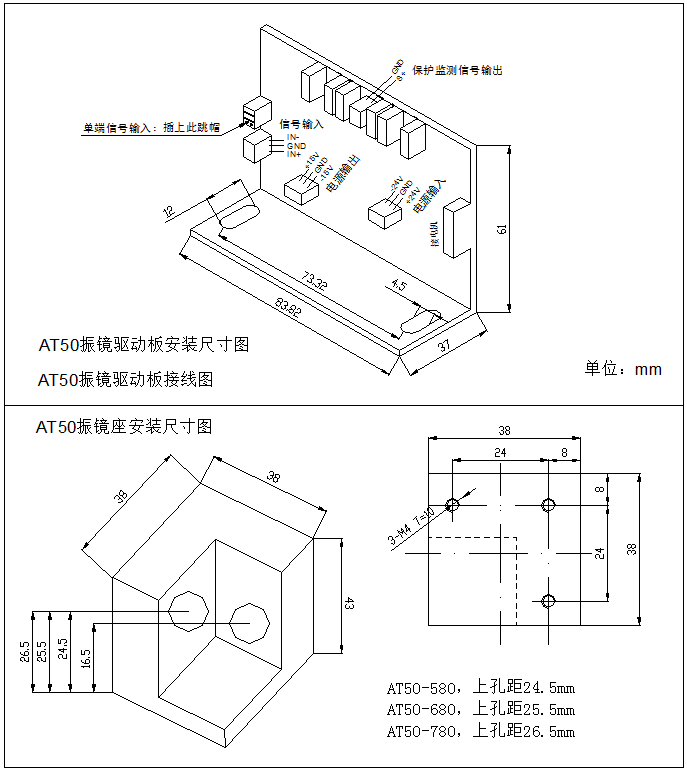

接線示意圖：
注意事項 ：
1 、拆包檢查。按照外包裝紙箱上的標簽所示的產品名稱、型號規格及配件的類型與數量，
逐一核對，有無缺漏錯。檢查有無由于運輸產生的損壞痕跡，尤其是鏡片有無松動，破損痕
跡。
2 、工作前必須把驅動板和電機座固定在大面積的金屬板上，同時要注意保持良好的空氣對
流，以便散熱。
3 、出廠時該掃描系統都配有各種連接線，用戶如果使用其它線自行連接，請注意參考驅動
板接線圖。電機序號與掃描板序號必須一致，X、Y驅動板和電機分別對應，否則會產生圖案
不對稱情況，如圓變橢圓。
4 、掃描板出廠時已經調校好，除 IS 電位器外，用戶不得調校其它電位器，否則可能會損壞
振鏡。根據使用要求 ，圖案大小可以用電位器 IS 調節，反向旋轉將增大圖案，但不能無限制
的調大，否則可能會損壞振鏡。且要兩塊驅動板同時調節對稱，否則打出的圖案變形，如圓
變橢圓。
5 、 請勿帶電插拔各種連接線 ，否則損壞振鏡。
6 、注意保護鏡片。鏡片為易碎品，在安裝過程中注意不要碰撞鏡片，不能有任何物質接觸
鏡片的反射面，否則弄臟鏡片或刮花鏡片，影響鏡片的反射率，甚至燒掉鏡片。激光調光時，
注意激光束不要打到鏡片膠水處，由于膠水吸熱，容易造成鏡片燒斷。當鏡片臟了，可用醫
用棉沾丙酮輕擦。
7、當開機出現異響或其它不正?，F(xiàn)象，請即刻關機，排除故障再開機，以免損壞振鏡。
8、正常使用時，播放速率不要設置得過高，一般設置在20～25Kpps為佳，不要長時間固定
輸出某一過于復雜，點數過的圖案，以免電機過熱影響電機壽命。
